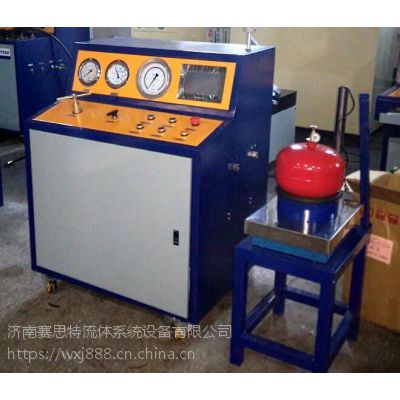

气驱充装系统驱动气口连接6-8bar的压缩空气，进气口连接笑气，先将气瓶放到工装上，点击开始按钮，系统会自动的充装测量和封装气瓶；打开驱动开关，增压泵开始工作，先将储气罐内打入一定压力的气体，再经过减压阀减压到合适的气体压力，经过过滤器，输出到气瓶，开始先称重，然后由下气缸先往上顶气瓶到上工装初始位置，开始打压，达到需要的压力或重量，上气缸往下压，将气瓶密封，卸掉压力，结束打压。设备采用一键启动按钮，把需要灌装的笑气瓶放入工装，启动按钮设备自动完成充装及密封，工装上带有电子秤，充装过程中能过测试瓶装笑气的装量，设备通过PLC 控制面板输入所要测试 信息。此系统具有体积小，重量轻，操作简单，维护方便，性能可靠，使用范围广泛等特点，特别使用与笑气行业的充装

充装部分： 气驱充装系统以压缩空气作为动力源，带动笑气的输送灌装，当输送重量达到一定的数值时，通过传感器传送信号至驱动气源电磁阀，气源关闭，系统停止工作；连接好笑气源，减压阀减至所需要的压力，观察设备上的压力表，当钢瓶压力达到***压力时，关闭高压阀，充装完成。此系统具有体积小，重量轻，操作简单，维护方便，性能可靠，使用范围广泛等特点，整个充装过程通过计算机控制。

工装部分：1、放置气瓶：先将气瓶放入振动盘，气瓶先达到预定位置，然后由左右气缸将夹具移动到气瓶位置，再由升降气缸走到气瓶位置，将气瓶加紧，再将气瓶放置到预定的移动转盘的固定工位上。

2、放置内盖：方式和气瓶类似，将气瓶盖放入振动盘，通过气缸的移动，将内盖放置在气瓶口内。

3、放密封垫：方式和气瓶类似，将其密封放入振动盘，通过气缸上下左右移动，将密封垫放置在瓶口。

4、充装前称重：将气瓶装配好后，将气瓶放置在电子秤上称重，并记录数据与重装完对比。

5、充装封口：当气瓶移动到此位置，先对气瓶打压充装，然后封口，卸荷。工装返程。

6、称重检验：当气瓶达到称重工位时，气瓶被取出，放在电子秤上称重，然后由气缸推入卸料口处，如果试验合格，合格的气缸打开口，将气瓶落入合格箱体内，如果不合格，则将不合格的气缸打开，将气瓶落入不合格的箱体内

应用范围

1. 高压气瓶或反应釜的高压气体充装，瓶装剩余气体增压利用，不同气瓶之间的倒装充灌；

2. 科研试验工业生产中的特珠气体充装，生活医疗潜水等呼吸气瓶氧气充装；

3. 石油化工天然气增压，氟里昂回收及加压，塑胶发泡气辅设备应用，超临界萃取，及油气井注气设备的应用；

4. 安全气囊灌充，热等级静压机，飞机轮胎和液压蓄能器充氮，仪器仪表、校验等其它似为气瓶充装原理的各种气密封性试验应用。

性能参数

型号：GBS-STA10RT

GBS---增压泵为STA系列气体增压泵，工作介质为乙炔或其他气体。

输出压力和驱动气压成正比，驱动气压范围：0.1-0.8 Mpa；

10---增压比为10:1，所以输出压力0~8MPa （根据客户实际需求，选择相对应的增压比）

R---高压出口配减压阀               T---系统配罐

操作方式： 手动控制 ，数显表控制

设备特点

1.适用介质：空气、氮气、氢气、氧气等、乙炔大多数气体介质(特殊应用请咨询我们)；

2.设备轻巧，移动方便，设备使用方便，容易维护；

3.设备为免润滑设计，无需电源，没有电火花产生，完全防爆。

4.进口气动泵采用特殊隔离密封，被增压气体不受污染；适合高纯度气体的应用（元器件清洁等级ASTM G93）；

5.利用赛思特气动泵将低压气体增压成高压气体，输出压力可以无级调节，适用于压力范围为1MPa到100MPa之间，可实现压力的无级调节；
